電動叉車蓄電池專用充電器的工作原理主要圍繞 電能轉換、充電控制和安全保護 展開，其核心是將電網輸入的交流電（AC）轉換為適合蓄電池的直流電（DC），并通過精確控制確保充電過程安全、高效。以下是其詳細工作原理及關鍵環節：

一、核心工作流程：AC/DC 電能轉換

1. 輸入整流與濾波
   • 交流輸入：充電器接入電網（通常為 220V 或 380V 交流電）后，首先通過 整流橋 將交流電轉換為脈動直流電（DC）。
   • 濾波處理：利用 電容濾波器 對脈動直流電進行平滑濾波，去除高頻紋波，得到較穩定的直流電壓（如 300V 左右的直流母線電壓）。
2. 功率變換（DC/DC 轉換）
   • 高頻開關電路：通過 功率開關器件（如 IGBT、MOSFET）將直流母線電壓轉換為高頻脈沖電壓（頻率可達幾十 kHz 至幾百 kHz）。
   • 變壓器降壓：高頻脈沖電壓經 高頻變壓器 降壓，得到適合蓄電池充電的電壓等級（如 24V、48V、80V 等，具體取決于電池組電壓）。
   • 二次整流濾波：降壓后的高頻脈沖電壓通過 二極管或同步整流電路 再次整流，并經電容、電感濾波，最終輸出穩定的直流電（DC）。
   •


二、充電控制策略：恒流 - 恒壓（CC-CV）充電

1. 第一階段：恒流充電（CC 模式）
   • 目標：快速為電池補充電量，適用于電池電量較低（如 SOC＜70%）時。
   • 控制邏輯：充電器通過 電流閉環控制，保持輸出電流恒定（如 100A、150A 等，取決于電池容量和充電器功率）。此時電池電壓隨充電時間逐漸上升。
   • 關鍵器件：電流傳感器（如霍爾元件）實時檢測輸出電流，反饋至控制器（如 MCU 或 DSP），通過調節開關器件的占空比（PWM 調制）維持恒流。
2. 第二階段：恒壓充電（CV 模式）
   • 觸發條件：當電池電壓達到設定值（如鉛酸電池約為 2.4V / 單體，鋰電池約為 3.65V / 單體）時，充電器自動切換至恒壓模式。
   • 控制邏輯：通過 電壓閉環控制，保持輸出電壓恒定，此時充電電流隨電池電量飽和逐漸下降（電流降至設定閾值，如 0.05C 時視為充滿）。
   • 作用：避免過充導致電池鼓包或壽命衰減，同時確保電池完全充滿。
   •


三、關鍵保護功能：保障安全與可靠性

1. 過壓 / 過流保護
   • 當輸出電壓或電流超過設定閾值時，充電器立即切斷功率輸出，防止電池因電壓過高或電流過大受損。
   • 實現方式：通過電壓 / 電流傳感器實時監測，配合硬件比較器或軟件算法觸發保護邏輯。
2. 過熱保護
   • 充電器內部集成 溫度傳感器（如 NTC 熱敏電阻），監測功率器件（如開關管、變壓器）和環境溫度。
   • 當溫度超過安全范圍（如 85℃）時，自動降低充電功率或暫停充電，避免因過熱引發火災或器件損壞。
3. 反接 / 短路保護
   • 反接保護：若充電接口極性接反，充電器內部的防反接電路（如二極管或 MOSFET 反向阻斷）可阻止電流反向流動，保護充電器和電池。
   • 短路保護：檢測到輸出端短路時，快速關斷開關器件，避免大電流燒毀電路。
4. 電池極性識別與類型適配
   • 部分智能充電器支持 電池類型識別（如鉛酸電池、鋰電池），通過檢測電池初始電壓或通信協議（如 CAN 總線）自動匹配充電參數，避免因誤充導致事故。

四、通信與智能化功能

1. 數據交互與監控
   • 充電器通過 RS485、CAN 總線或藍牙 與叉車控制器、上位機（如倉庫管理系統）通信，實時上傳充電電壓、電流、溫度、SOC（荷電狀態）等數據。

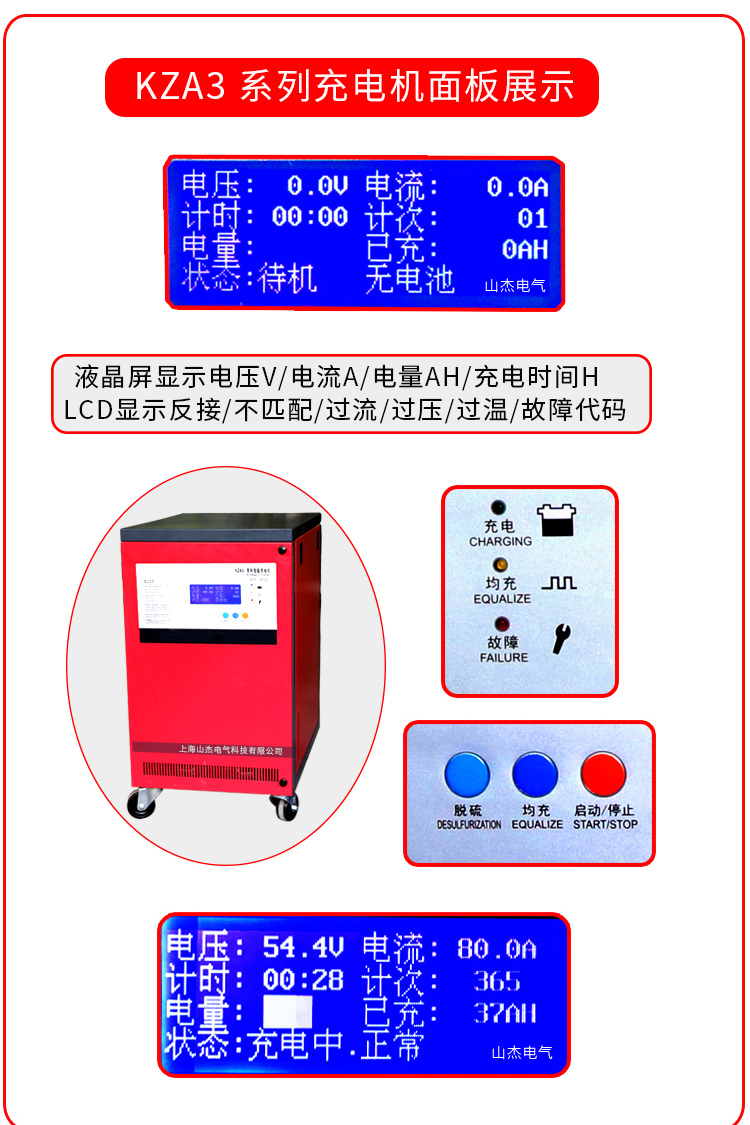

   • 操作人員可通過顯示屏或遠程終端查看充電進度，設置充電參數（如預約充電、分時段充電）。
2. 自適應調節與預測性維護
   • 智能充電器可根據電池的 老化程度、溫度歷史數據 動態調整充電曲線。例如，對老化電池降低充電電流上限，避免過充；對低溫環境下的電池先進行預熱再充電。
   • 通過分析長期充電數據，預測電池壽命衰減趨勢，提示用戶及時更換電池或維護充電器。

五、不同電池類型的充電差異

1. 鉛酸電池充電器
   • 特點：需避免過充導致析氣失水，通常采用 “恒流 - 恒壓 - 浮充” 三階段模式，浮充階段維持電壓在 2.25V / 單體左右，補償自放電。
   • 關鍵技術：脈沖充電技術可抑制極板硫化，延長電池壽命。
2. 鋰電池充電器
   • 特點：對電壓精度要求極高（誤差需＜1%），需嚴格遵循 “恒流 - 恒壓” 兩階段模式，充電終止電壓需精確控制（如 3.65V / 單體 ±0.02V）。
   • 安全機制：內置 BMS（電池管理系統）通信接口，與電池內部的 BMS 實時交互，監控單體電壓、溫度，防止過充、過放和熱失控。

六、典型電路架構示意圖

電網AC輸入 → 整流橋 → 濾波電容 → 高頻開關電源（PWM調制） → 高頻變壓器 → 二次整流濾波 → 充電接口 → 蓄電池
                          ↑
                          ├─ 控制器（MCU/DSP）─ 傳感器（電壓/電流/溫度）
                          └─ 通信模塊（RS485/CAN/藍牙）
